 مقدمه

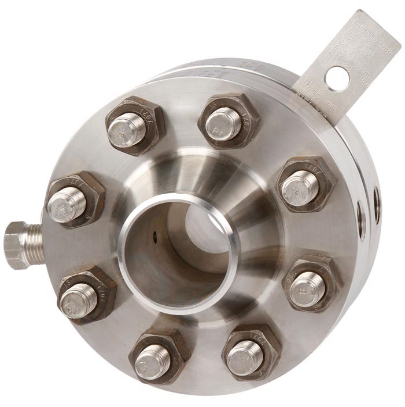

شرکت آی تک ایساتیس با توجه به دارا بودن تجهیزات کالیبراسیون انواع فلومترهای گازی و گاز طبیعی، در مسیر تولید فلومترهای Orifice Plate and Flange قدم های استواری برداشته است.

 ویژگی های برجسته خط تولید شرکت آی تک ایساتیس

• امکان فلو کالیبراسیون محصول ساخته شده در محل شرکت
• دارای آزمایشگاه های مورد تایید موسسه استاندارد
• دارای صلاحیت از اداره نظارت بر صادارات و مبادلات نفتی
• امکان کالیبراسیون ابعادی و هیدرواستاتیک محصول
• طراحی بر اساس استانداردهای ایزو 5167 و AGA #3
• طراحی فنی-مهندسی با نرم افزارهای کارآمد و به روز
• حضور کارشناسان استاندارد در محل آزمایشگاه
• طراحی و ساخت کامل در مجموعه این شرکت
• امکان بازرسی و نظارت نمایندگان کارفرما از روند تولید و کالیبراسیون

 مزایای Orifice Plates and Flanges

• بسیار پرکاربرد در جریان سنجی
• امکان تولید با مواد با کیفیت و با استحکام بالا
• امکان استفاده در شرایط دما و فشار بالا
• توانایی اندازه گیری جریان مایعات، گازها و بخارها
• دقت بالا با توجه به استاندارد بودن طراحی و کالیبراسیون خشک Orifice Plates و کالیبراسیون کامل Orifice Run Flowmeter با جریان هوا در آزمایشگاه های این شرکت
• قیمت پایین در کنار دوام بالا به ویژه در مقاطع متوسط و بزرگ برای گاز طبیعی و سیالات گازی، در حالتی که از دستگاه خطی کننده و یا فلو کامپیوترهای انرژی استفاده گردد.
• توان محاسباتی: این محصولات در سیالات حامل انرژی حرارتی و با تجهیز به سیستم های فلو کامپیوتر انرژی می توانند علاوه بر فلو حجمی، فلو جرمی و حجم کل و وزن کل عبوری و همچنین انرژی عبوری و یا مصرفی را نمایان نماید که این اندازه گیری ها با رنج پذیری 40 :1 و یا بیشتر قابل ارائه می باشد.
• امکان طراحی و تولید فلنج ها به صورت گلودار، Slip On، رزوه ای، رینگ دار، Raised Face

 نقاط ضعف

• افت فشار نسبتاً زیاد در مسیر جریان
• امکان انسداد جریان عبوری به دلیل وجود مواد اضافی در سیال
• عدم امکان استفاده در محیط سیالات خورنده
• عدم امکان استفاده در کانال های باز
• حساسیت بالا در هنگام نصب تجهیزات فشاری

 مروری بر مفاهیم پایه و عملیاتی Orifice Plates and Flanges

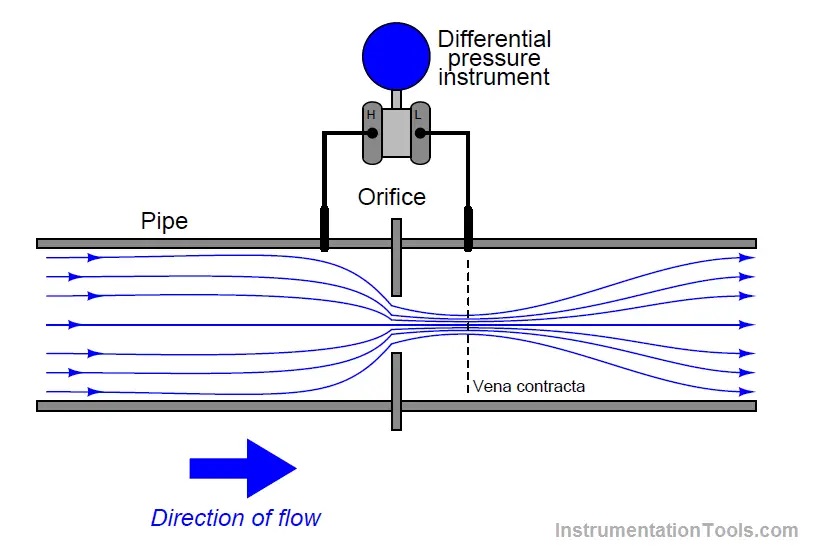

اریفیس، پرکاربردترین محصول جهت اندازه گیری سیالات (مایعات، گازها و بخارها) می باشد که از یک صفحه فلزی و معمولاً از جنس فولاد ضد زنگ ساخته می شود. روی این صفحه، روزنه ای کوچک تر از قطر لوله ایجاد شده است که مسئول ایجاد اختلاف فشار است. جریان سیال متناسب با اختلاف فشار ایجاد شده توسط اریفیس می باشد. سطح مقطع این روزنه بر اساس محاسبات دقیق و با توجه به سیال مورد نظر و دیگر شرایط فرایندی تعیین می شود.

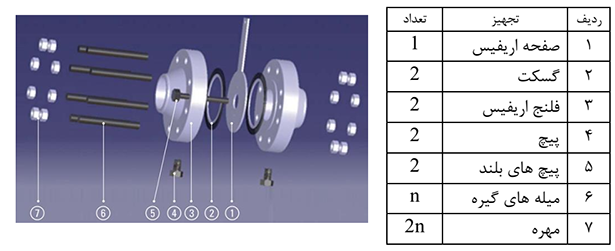

اریفیس بین دو اتصال قرار می گیرد که بین هر اتصال و اریفیس نیز یک واشر (گسکت) وجود دارد که در ادامه به برخی از انواع آن ها اشاره می گردد.

فلنج های گلودار

این مدل فلنج ها اصطلاحا نوع High Hub نامیده می شوند. طراحی این گونه فلنج ها به این صورت است که تنش موجود را به لوله منتقل کند و از تمرکز تنش در پایه فلنج جلوگیری به عمل آورد. فلنج های گلودار از بهترین طراحی موجود در میان دیگرانواع فلنج بهره می برند و بر همین اساس، از لحاظ قیمتی، اندکی بالاتر از بقیه مدل ها می باشند.

فلنج های slip on

این مدل فلنج ها اصطلاحا Low Hub نامیده می شوند. زیرا در این گونه مدل ها لوله قبل از Welding به داخل فلنج وارد می شود. این مدل فلنج از دو ناحیه داخل و خارج جوش زده می شود تا از لحاظ استحکام و جلوگیری از نشتی در بهترین وضعیت خود قرار گیرد. نسبت به مدل Welding Neck قیمت پایین تری دارند و در نتیجه بیشتر مورد نظر مهندسان قرار می گیرند. اما از نظر مراحل نصب و جوشکاری مورد نیاز، ممکن است هزینه های بیشتری را ایجاد کند.

فلنج های Socket Welding

این نوع فلنج ها مشابه مدل Slip on  هستند با این تفاوت که علاوه بر حفره، یک حفره متقابل نیز دارند. قطر این حفره متقابل، اندکی از لوله بزرگتر است که سبب می شود لوله مشابه مدل Slip on وارد فلنج گردد. در ناحیه پایین حفره یک شانه ایجاد گردیده است که سبب استراحت لوله بر آن می گردد. این موضوع سبب می شود که هرگونه محدودیت در جریان از بین برود.

 مشخصات

کلاس های ANSI عبارت اند از: 150، 300، 600، 900

جنس مواد ساخت: فولاد آلیاژی و استیل ضد خش

 مطابق با استانداردهای به روز ایزو 5167 و ASTM و AGA #3

امکان استفاده با لوله به ابعاد قطری 40 الی 600 میلی متر
