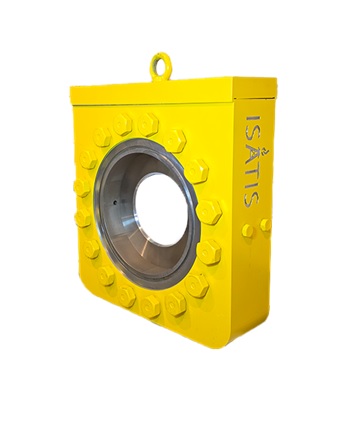

Single Chamber Orifice Flowmeter Model OCFI
این نوع از جریان سنج ها در دو مدل تبادلاتی (Custody Transfer) و فرآیندی برای صنایع نفت، گاز و پتروشیمی طراحی و تولید می شوند. عملکرد آن ها بر اساس اصل اختلاف فشار بوده و به منظور اندازه گیری دقیق میزان جریان سیال مورد استفاده قرار می گیرند.
از ویژگی های برجسته این تجهیزات می توان به دقت بالا، تکرارپذیری قابل اطمینان بودن و هزینه مناسب اشاره کرد. طراحی مهندسی این جریان سنج ها به گونه ای است که امکان بهره برداری در بخش های میان دستی و پایین دستی جریان، در حالت مایع و گاز تک فاز را فراهم می سازد.
این تجهیزات عمدتاً در خطوط اصلی انتقال سیالات مورد استفاده قرار می گیرند، به ویژه در شرایطی که بهره برداران نیازمند سرویس پذیری آسان، تمیزکاری، تغییر نرخ جریان از طریق تعویض قطر (d)، کالیبراسیون ابعادی، بازرسی سریع و در مجموع اطمینان از صحت عملکرد با حداقل زمان خروج از سرویس هستند.
با توجه به حساسیت بالا در دقت اندازه گیری، عواملی نظیر عدم انحراف اوریفیس و گسکت از محور لوله و ثابت بودن محل Tapها از اهمیت ویژه ای برخوردارند. از این رو، طراحی این نوع اوریفیس ها با بهره گیری از Carrier مخصوص نصب پلیت به گونه ای انجام شده است که ضمن تسهیل در فرآیند تعویض و بازرسی، کمترین میزان انحراف محور پلیت نسبت به لوله ها و ثبات محل Tapها را تضمین نموده و دقت اندازه گیری را در طول زمان حفظ می نماید.
ویژگی های فنی جریان سنج های مبتنی بر اوریفیس پلیت:
این تجهیزات با بهره گیری از استانداردهای معتبر بین المللی از جمله ISO 5167، API 14.3.2 و AGA3 طراحی شده اند تا عملکرد دقیق و قابل اطمینانی را در شرایط عملیاتی مختلف تضمین نمایند.
مزایا و قابلیت ها:
- کالیبراسیون پیش از نصب و دوره ای در جریان واقعی سیال، جهت اطمینان از صحت اندازه گیری.
- هم محوری دقیق پلیت با لوله و ثبات محل Tapها در زمان سرویس و بازرسی، حتی در صورت تعویض پلیت برای تغییر نوع سیال یا نرخ جریان، با حداقل احتمال نشتی.
- امکان سرویس، بازرسی، بازطراحی یا تغییر شرایط سیال بدون نیاز به توقف طولانی خط و با حداقل زمان خروج از سرویس.
- قابلیت استفاده به عنوان کنترل کننده مصرف، به ویژه برای گاز طبیعی در ایستگاه های مصرف کنندگان عمده.
- پایداری دقت در بلندمدت به واسطه طراحی صلب بدنه، پارامتر D و محافظت از صفحه اوریفیس در برابر تنش های مکانیکی.
- امکان نصب شیر تخلیه (Blowdown Valve) برای تخلیه گاز یا مایع و همچنین تمیزکاری صفحه اوریفیس.
:Technical Specifications
|
Value
|
Feature
|
|
Liquid: ±0.1% / Gas: ±0.5% With Flow Calibration
|
Measurement Accuracy
|
|
Better than ±0.1%
|
Repeatability
|
|
10:1 up to 40:1
|
Typical Range Ratio
|
|
Up to 350 °C
|
Applicable Temperature
|
|
Single-phase (liquid or gas)
|
Fluid Type
|
|
Carbon Steel, Stainless Steel, Alloy Steel
|
Body Material
|
|
Upstream: 10D–15D / Downstream: 5D
|
Straight Pipe Run
|
