جریان سنج های نوع Cone
جریان سنج های Cone Type محصولی با تکنولوژی بالا از شرکت آی تک ایساتیس است که بر اساس اصل اختلاف فشار به اندازه گیری میزان جریان می پردازد. از ویژگی های مهم این جریان سنج می توان به دقت، تکرارپذیری و هزینه مناسب آن اشاره نمود. با توجه به نوع طراحی آن، این تجهیزات می توانند در بخش های بالا دستی، میان دستی و پایین دستی جریان مورد استفاده واقع شوند.
ویژگی های برجسته خط تولید شرکت آی تک ایساتیس
- امکان فلو کالیبراسیون محصول ساخته شده در محل شرکت
- دارای آزمایشگاه های مورد تایید موسسه استاندارد
- دارای صلاحیت از اداره نظارت بر صادارات و مبادلات نفتی
- امکان کالیبراسیون ابعادی و هیدرواستاتیک محصول
- طراحی بر اساس استانداردهای ایزو 5167 و AGA #3
- طراحی فنی-مهندسی با نرم افزارهای کارآمد و به روز
- حضور کارشناسان استاندارد در محل آزمایشگاه
- طراحی و ساخت کامل در مجموعه این شرکت
- امکان بازرسی و نظارت نمایندگان کارفرما از روند تولید و کالیبراسیون
ویژگی های شاخص جریان سنج های نوع Cone
- بهره گیری از استاندارد ایزو 5167
- امکان طراحی برای سیستم های تا قطر 24 اینچ (600DN)
- عدم وجود قطعات متحرک و به طبع آن، ساده و کم هزینه بودن تعمیرات
- نصب فشرده و امکان کار با طول لوله های بالادست و پایین دست بسیار کوتاه
- ایجاد اختلاف فشار پایدار و همچنین افت فشار کمتر نسبت به صفحات اریفیس
- ایجاد نویز سیگنال نسبتاً کم
- نبود لبه های تیز در طراحی بخش cone و وجود مقاومت در برابر خوردگی و امکان استفاده در صنایع نفت و گاز
- نداشتن قطعات نصبی زیاد نسبت به اریفیس و لوله ونچوری
مروری بر مفاهیم جریان سنج های نوع Cone

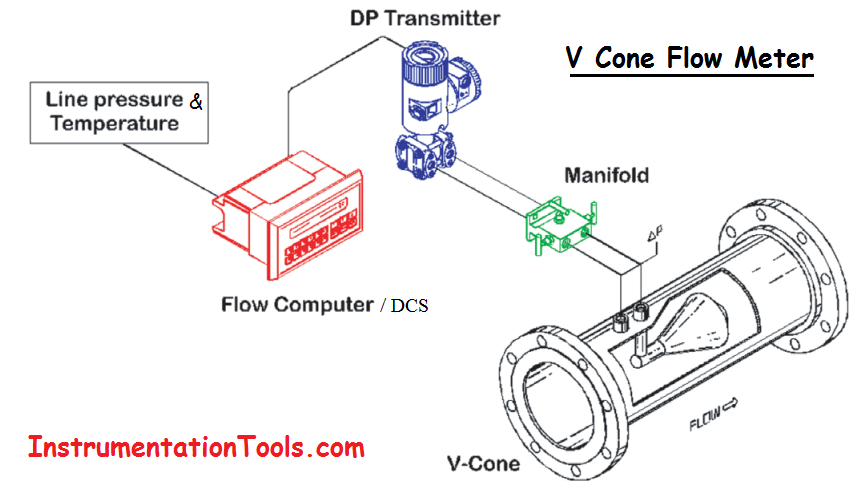

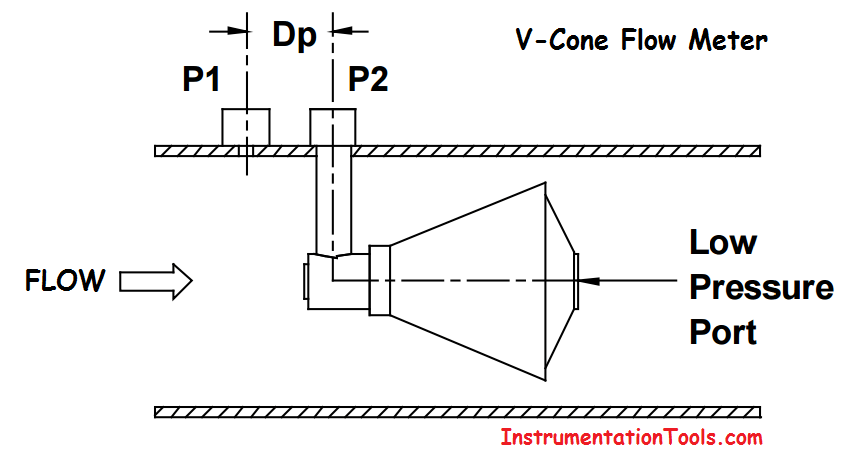

این جریان سنج شامل یک بخش مخروطی شکل در مرکز لوله و حاوی یک ناحیه نوک می باشد. طراحی این محصول بر این اساس است که در دیواره محصول یک یا دو حفره فشار در بالا دست و یک حفره فشار در ناحیه پشت مخروط وجود دارد که می تواند اختلاف فشار را محاسبه نماید. اساس کار این جریان سنج برای کاهش جریان بر این اصل استوار است که وجود مانع مخروطی شکل سبب کاهش سطح مقطع جریان عبوری می شود که در نهایت موجب اختلاف فشار می شود.
Technical description:
- High accuracy: ± 0.5 % for almost all applications
- Typical range: 20:1
- Repeatability: ± 0.1 %
- Minimum Reynolds number: 8000
- Applicable Temperature: 350 °C
- Straight Run: Upstream 5D- 3D and Downstream 5D
- Material: Pipe of Carbon Steel, Stainless Steel, Alloy Steel
