 پرووینگ تانک ها

 پرووینگ تانک ها با توجه به استاندارد OIML و کتابچه راهنمای وزن ها و اندازه گیری ها طراحی و تولید می شوند. مخزن اثبات شامل یک پوسته استوانه ای است که بین دو سر مخروطی جوش داده شده است که جریان یکنواخت  مایع را در حین تخلیه مخزن تضمین می کند. بر روی مخروط پایین یک اتصال T (که در آن شیرهای جداکننده ورودی و خروجی می توان نصب کرد) و یک شیر تخلیه برای کمک به پر کردن و تخلیه مخزن نصب شده است. مخروط بالایی دارای یک لوله گردنی است که دارای یک پوشش مخروطی شکل برای جلوگیری از نفوذ خاک به مخزن است. یک لوله شیشه ای مدرج از بیرون به لوله گردن نصب می شود که سطح مایع در لوله گردن را نشان می دهد. درجه بندی روی لوله مربوط به حجم در واحد ارتفاع لوله گردن است.پوسته استوانه ای دارای یک منهول مجهز به پوشش پیچ و مهره ای است که می توان آن را برای بازرسی داخلی، رنگ آمیزی و غیره باز کرد. یک آرایش لوله جابجایی در مخروط بالایی برای تنظیم حجم مخزن داخلی با علامت ظرفیت مخزن روی لوله شیشه ای مدرج ارائه شده است. . همچنین بدنه دارای دو ترموول با قابلیت پذیرش جیوه در دماسنج های فولادی است.یک صفحه چهار پره که در نقطه ورود مایع در مخروط پایین قرار دارد، از تشکیل چرخش یا گرداب و به دام افتادن هوا در مایع جلوگیری می کند. کل مخزن بر روی یک قاب کانال فولادی محکم نصب شده است، که می تواند یا دوغاب (برای یک مخزن ثابت ثابت) یا پیچ و مهره ای به یک چرخ دستی متحرک (در مورد یک مخزن ثابت متحرک) نصب شود. در مورد دوم، چرخ دستی با یک میله بکسل و جک های پیچ تراز ارائه می شود. انتخاب یک پمپ گریز از مرکز با موتور برای پر کردن یا تخلیه مایع هم برای مخازن ثابت یا متحرک اختیاری است.

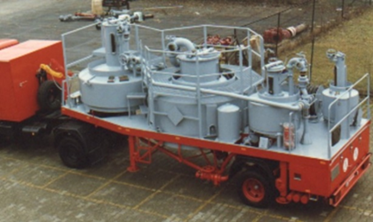

 پکیج water draw برای کالیبراسیون لووپ پروور ها

جریان مایع هیدروکربنی از طریق خطوط لوله نیاز به نظارت دائمی دارد تا اطمینان حاصل شود که تحت شرایط مناسب حمل می­شود. فلومترهایی که به اطمینان از اندازه گیری مناسب مایعات خط لوله کمک می­کنند، ممکن است با استفاده طولانی مدت معیوب شوند و نتایج گمراه کننده­ای را در پایش عملکرد و اندازه گیری نفت و گاز ارائه دهند. یک گوی یا لوله اثبات کننده (که می­تواند به عنوان اثبات کننده توپ نیز شناخته شود) بر اساس اصل جابجایی دائمی مقادیر ثابت مایع بین دو دستگاه آشکارساز عمل می کند. هنگامی که یک توپ کروی از یک قسمت مدرج لوله عبور داده می شود، مقدار ثابتی از مایع جابه جا می شود. به طور مشابه، در سیستم پروور، مقدار مساوی از مایع تخلیه خواهد شد. سپس سیال حرکت شده در پروور توپ را می توان توسط یک میتر متصل محاسبه کرد. با این روش می توان حجم های داخل خط لوله و دستگاه پروور را با هم مقایسه کرد و هر گونه تغییرات را اصلاح کرد. یک سیستم پروور کنتور اصلی می تواند به طور مستقیم یا غیرمستقیم یک سیستم جریان را کالیبره کند. اثبات مستقیم مستر میتر شامل استفاده از یک میتر خط و یک میتر متصل به صورت سری است. این نوع پرو در محل خط لوله حامل انجام می شود. کالیبراسیون قرعه کشی آب: روشی است که برای تعیین حجم یک پروور با جابجایی آب از پروور به معیارهای آزمایش استاندارد میدانی استفاده می شود.

با به دست آوردن این تکنولوژی توسط این شرکت و انتقال تکنولوژی ساخت این دستگاه­ها می­توان کشور را  از وابستگی صنایع نفت و گاز و پتروشیمی نسبت به این دستگاه­ها رهاند. برای این منظور باید ابتدا پرووینگ تانک­های وزنی با عدم قطعیت بهتر از 0.02% با ظرفیت 6 الی 20000 کیلوگرم و پرووینگ تانک­های وزنی با عدم قطعیت کمتر از 0.05% در ظرفیت 20 الی 30000 لیتر برای کالیبراسیون کنتورهای سیالات مایع حجمی و وزنی ایجاد گردد سپس پیمانه­های معیار مرجع با عدم قطعیت کمتر از 0.02% در ظرفیت های 8 الی 1000  لیتر ساخته شود و سپس پکیج واتر درا با عدم قطعیت کمتر از 0.01%  جهت کالیبراسیون پروورهای حجمی و جرمی طراحی و ساخته شود.

1- تکرار پذیری لازم برای سه یا چند دور متوالی برای دستیابی به کالیبراسیون موفقیت آمیز پروورهای جابجایی باید در محدوده 0.02 درصد باشد.

2- تغییر پذیرفته شده در حجم پروور برای حجم های کالیبراسیون متوالی (بین نتایج کالیبراسیون جدید و قبلی) در محدوده 0.02 درصد تعریف می شود.

• 4 تا 38 درجه سانتیگراد: پایداری دمای آب کلید کالیبراسیون موفق است. آب مورد استفاده برای کالیبراسیون واتر درا باید دمایی بین 4 تا 38 درجه سانتیگراد داشته باشد.

• 0.01٪: مجموع عدم قطعیت آشکارساز و جابجایی در سطح اطمینان 95٪ باید به 0.01٪ از طول بخش کالیبره شده محدود شود.

• 0.1 درجه سانتیگراد و 0.05 ± درجه سانتیگراد: مقیاس دماسنج نباید بیشتر از 0.1 درجه سانتیگراد باشد و دقت آن باید در ± 0.05 درجه سانتیگراد باشد.
