مقدمه
شرکت آی تک ایساتیس در سال 1400 جهت گسترش محصولات خود، اقدام به طراحی و تولید جریان سنج های ونچوری Ventury Flowmeter نمود. در مقایسه با دیگر محصولات نظیر صفحه اریفیسی، لوله ونچوری از پیچیدگی ساختاری و قیمت بیشتری برخوردار است.
ویژگی های برجسته خط تولید شرکت آی تک ایساتیس
- امکان فلو کالیبراسیون محصول ساخته شده در محل شرکت
- دارای آزمایشگاه های مورد تایید موسسه استاندارد
- دارای صلاحیت از اداره نظارت بر صادارات و مبادلات نفتی
- امکان کالیبراسیون ابعادی و هیدرواستاتیک محصول
- طراحی بر اساس استانداردهای ایزو 5167 و AGA #3
- طراحی فنی-مهندسی با نرم افزارهای کارآمد و به روز
- حضور کارشناسان استاندارد در محل آزمایشگاه
- طراحی و ساخت کامل در مجموعه این شرکت
- امکان بازرسی و نظارت نمایندگان کارفرما از روند تولید و کالیبراسیون
مزایای جریان سنج لوله ونچوری
- دقت، تکرار پذیری و دوام بالا
- عدم ایجاد کاهش فشار در مسیر جریان مانند صفحه اریفیسی
- عدم ایجاد جریان تلاطم به دلیل طولانی تر بودن مسیر
- دارای کاربری در در اندازه گیری جریان سیالات با سرعت و حجم بالا
- طراحی دقیق نقاط تعبیه شده برای اندازه گیری فشار
- عدم وجود سطوح تیز و برنده و قابل سایش مانند دیگر تجهیزات از جمله Orifice
- پشتیبانی از خطوط لوله در سایزهای تا 48 اینچ برای گازها و 24 اینچ برای مایعات
- عبور بیشتر جریان از این تجهیز در مقایسه با سایر محصولات Orifice Type
- بازیابی فشار حداکثری بعد از اتمام مسیر ونچوری

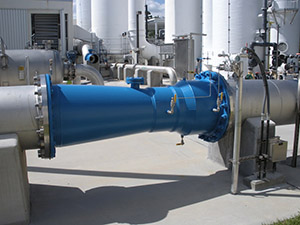

مفاهیم جریان سنج لوله ونچوری
با توجه به اصل ونچوری، فیزیکدان ایتالیایی، در ساخت جریان سنج های Ventury به جای قرارگیری مانع در مسیر حرکت سیال جهت ایجاد اختلاف فشار لازم، از نصب یک لوله با قطر کمتر از قطر لوله اصلی استفاده می شود. در این جریان سنج، سرعت سیال هنگام عبور از محل کم عرض لوله افزایش و فشار آن کاهش می یابد و پس از عبور از طول لوله، فشار سیال در خروجی لوله مجدداً افزایش می یابد که با اندازه گیری اختلاف فشار ایجاد شده در ورودی لوله و در نقطه کم عرض آن، اندازه گیری جریان صورت می گیرد.
Technical description:
- High accuracy: ± 1 %
- Typical Range: 3:1
- End-Connection: Butt-Welded or Flanged
- Minimum loss of permanent pressure
- Pipe size: 2B to 10B
- Convergent angle: 21 ± 1 degree
- Divergent Angle: 14 ± 1 degree
